Proiectat conform specificațiilor noastre în parteneriat cu ICEpower, Amplitude16 maximizează performanța modulelor lor de clasă D cu un design personalizat de sursă de alimentare dublă și disipare a căldurii.
Amplitude16 este cel mai versatil amplificator de putere conceput vreodată pentru a răspunde nevoilor variate ale cinematografului tău de acasă imersiv.
Proiectat pentru cinematografe de acasă imersive, cu integrare personalizată în minte, Amplitude16 devine poate cel mai versatil amplificator de putere disponibil astăzi, oferind integratorilor capacitatea unică de a îndeplini cerințele diverse de canale și putere.
Putere audio & Factor de amplificare
- Un canal 8Ω: 200W (1kHz, 0,1% < THD+N)
- Un canal 4Ω: 400W (1kHz, 0,1% < THD+N)
- Un canal în punte 8Ω: 800W (1kHz, 0,1% < THD+N)
- Un canal în punte 4Ω: 1000W (1kHz, 0,1% < THD+N)
- Putere totală de ieșire (120 VAC): 2800W toate canalele conduse SE sau BTL
- Putere totală de ieșire (230 VAC): 3200W toate canalele conduse SE sau BTL
- Putere de vârf: 6080W toate canalele conduse SE sau BTL
- Factor de amplificare: 16 dB nebalanced / 22 dB în punte
Performanță audio
- THD+N Nebalanced: 0.0015% - 8Ω, 5W (2dBu)
- THD+N În punte: 0.0015% - 8Ω, 20W (8dBu)
- Răspuns în frecvență: +0/- 0,6 dB, 20 Hz până la 20 kHz, independent de sarcină
- Factor de amortizare: 2340 la 100Hz / 1820 la 1kHz / 354 la 10kHz
- Raport semnal-zgomot: 126 dB referință la ieșirea 1% THD (ponderare A)
- Crosstalk: 96dB nebalanced 200W 8Ω
- Distorsiuni de intermodulație: Mai puțin de 0,05%
Intrări și ieșiri audio
- Conectori de intrare: 2x DB25 Femelă, Pinout analogic Tascam
- Impedanța de intrare: 47 kΩ, fiecare fază
- Sensibilitate de intrare: 6.16V (+18dBu)
- Conectori de ieșire: 1x clemă cu 5 căi per canal
Sursă de alimentare
- Cerință de alimentare: 2x 100/240V (auto-selectare)
- Consum de energie: 0,52W standby; 125W idle; Max 2x 2000W
- Intrare de alimentare: 2x IEC C14
- Curent de pornire la startup: 16A (<100ms, fiecare intrare)
- Conversie termică: 683 BTU/h MAX
- Siguranță de rețea: 2x 10 Amp slow blow
- Intrare trigger 12V: 5-15 VDC; Stabil (mini-jack TS)
- Ieșire trigger 12V: 8-10 VDC; Stabil (mini-jack TS)
Greutate și dimensiuni
- Dimensiuni (L x Î x A) mm, inclusiv urechi de rack: 482 x 132 x 452
- Dimensiuni (L x Î x A) inci, inclusiv urechi de rack: 19” x 5 1/5” x 17 4/5”
- Dimensiuni cutie de transport (L x Î x A) cm: 54 x 53 x 22
- Greutate: 20.5kg / 45.3 lbs
- Greutate/volum transport: 22.4kg / 0.064 M3
Garanție
- Garanție standard: 5 ani
- Transferabilă: Da
Putere de top

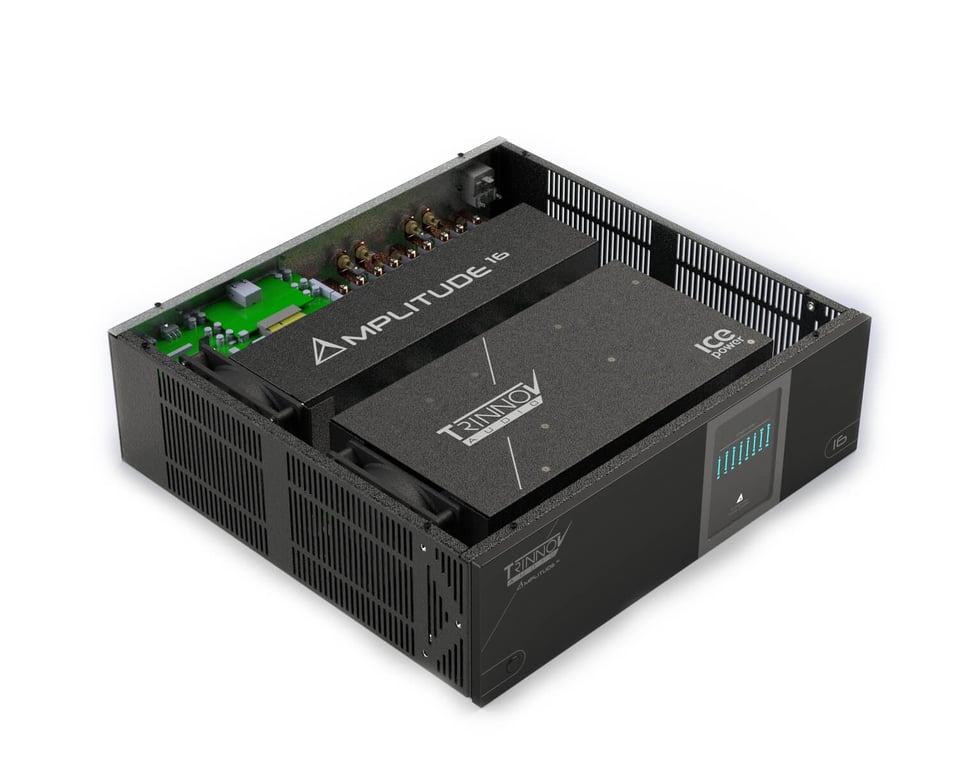

Efectiv două amplificatoare de 8 canale pe un singur șasiu 3RU, Amplitude16 are surse de alimentare duale, fiecare necesitând propria intrare de putere principală AC de 15A.
- Puterea continuă maximă cu toate cele 16 canale conduse este de 2800W la 115V și 3200W la 230V cu mai puțin de 0,1% THD+N.
- Puterea de vârf maximă cu toate cele 16 canale conduse este de 6080W cu 1% THD+N.
Punte către putere
În modelul său de bază, este un amplificator de putere cu 16 canale cu o putere nominală de 200W/canal la 8 ohmi și 400W/canal la 4 ohmi.
Mergând mai departe, Amplitude16 oferă integratorului opțiunea de a pune în punte perechi de canale de amplificatoare pentru a crește puterea disponibilă pentru ieșiri specifice.
Aceasta permite integratorului să maximizeze puterea pentru canalele cu cea mai mare cerere (canalele de ecran stânga, centru și dreapta).
În modul punte, puterea crește la 800W/canal la 8 ohmi și peste 1.000W/canal la 4 ohmi.
Conectivitate eficientă

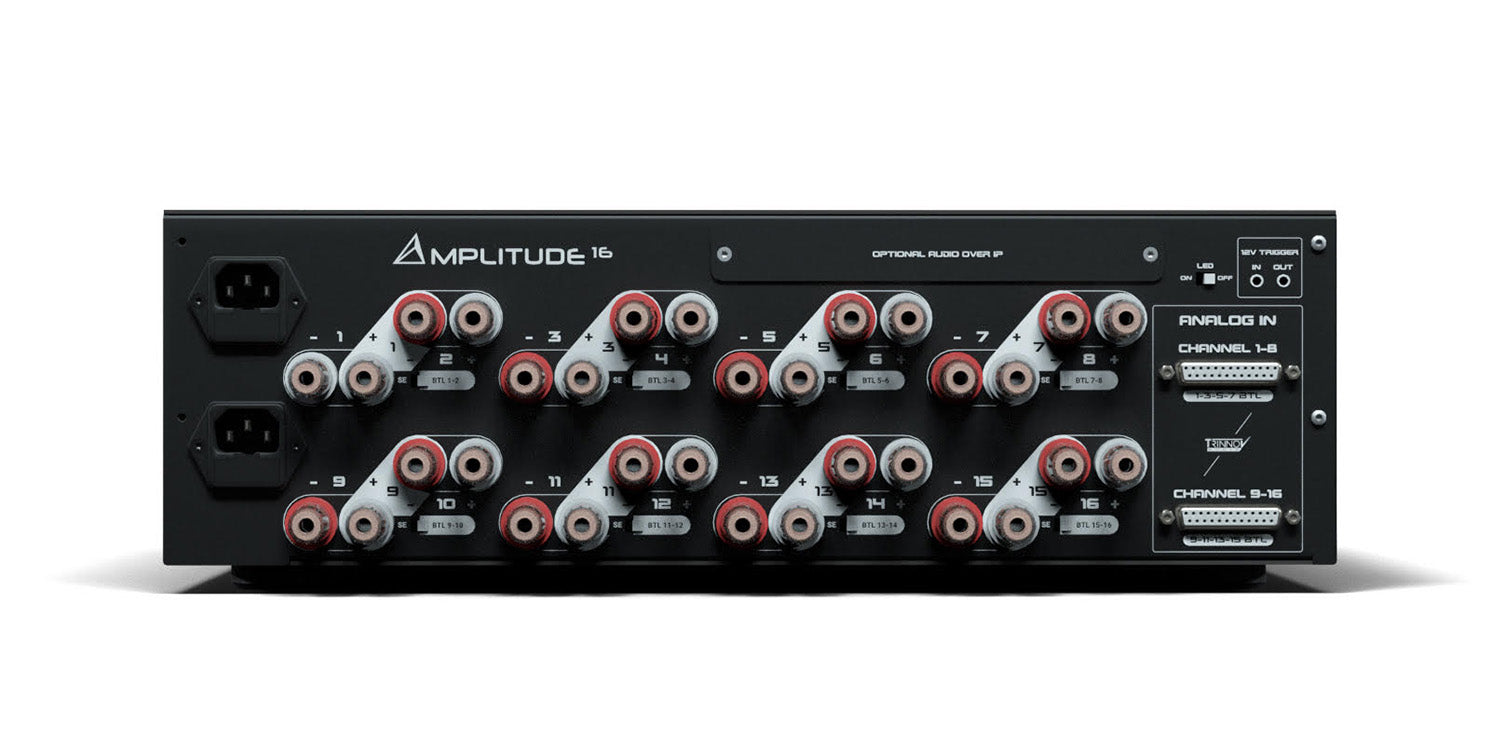

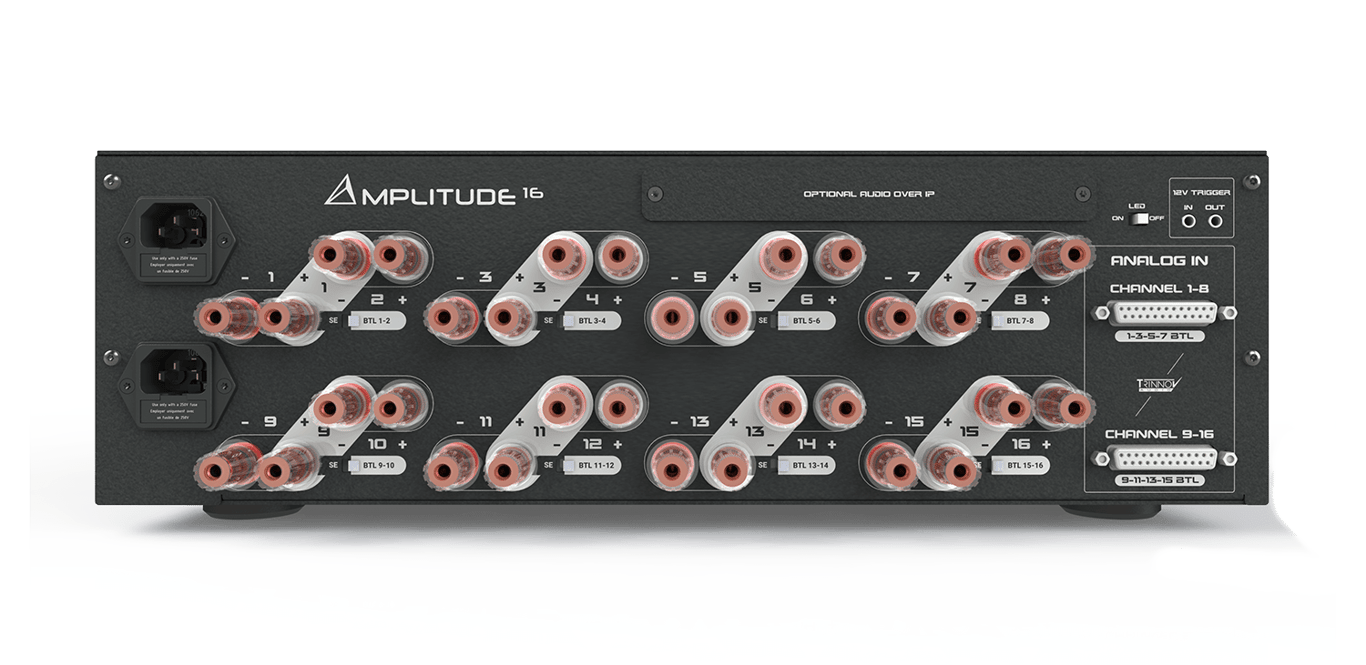

Intrarea analogică balansată se face prin conectori duali DB25 cu pinout Tascam, care elimină necesitatea a până la 16 conexiuni XLR individuale, creând o conexiune mult mai eficientă și mai bine organizată în rack.

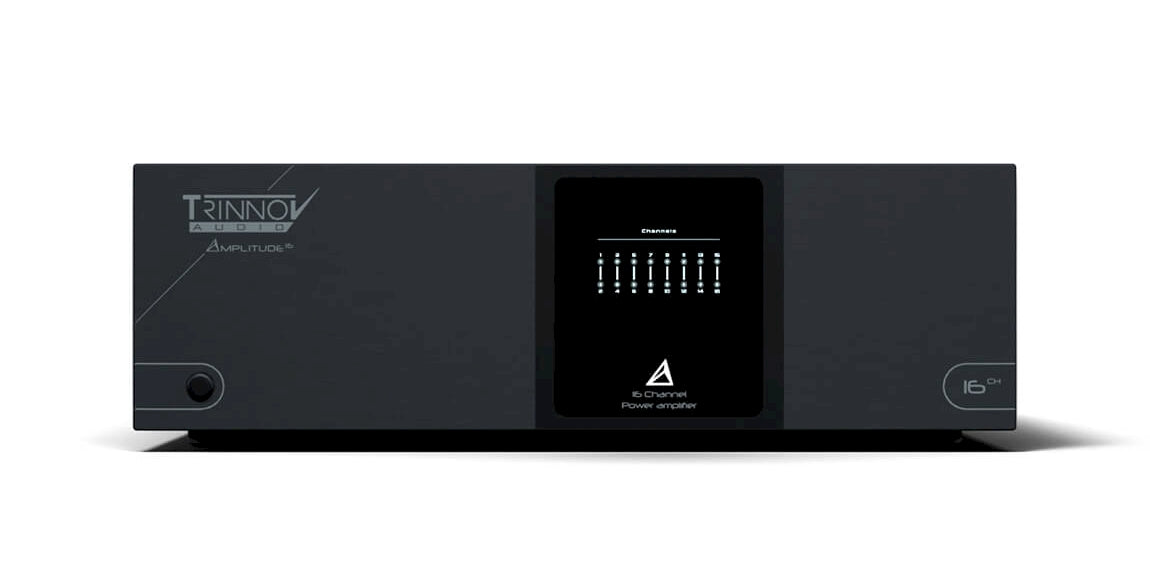

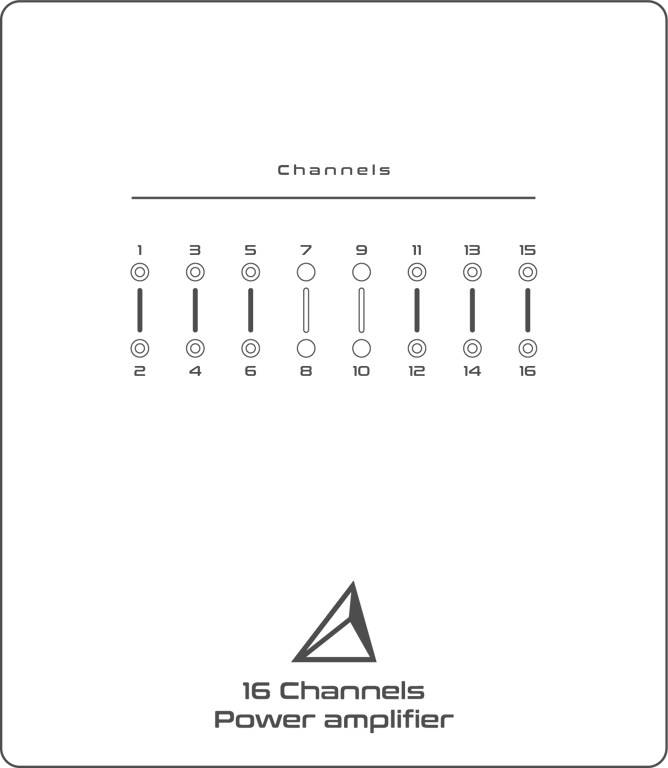

Un afișaj LED pe panoul frontal identifică funcționarea normală, tăierea canalului, protecția și starea de punte pentru fiecare pereche de canale. Sunt prevăzute intrări și ieșiri de trigger pentru a porni amplificatorul și pentru a conecta în lanț alte amplificatoare din sistem.
Companioni perfecți

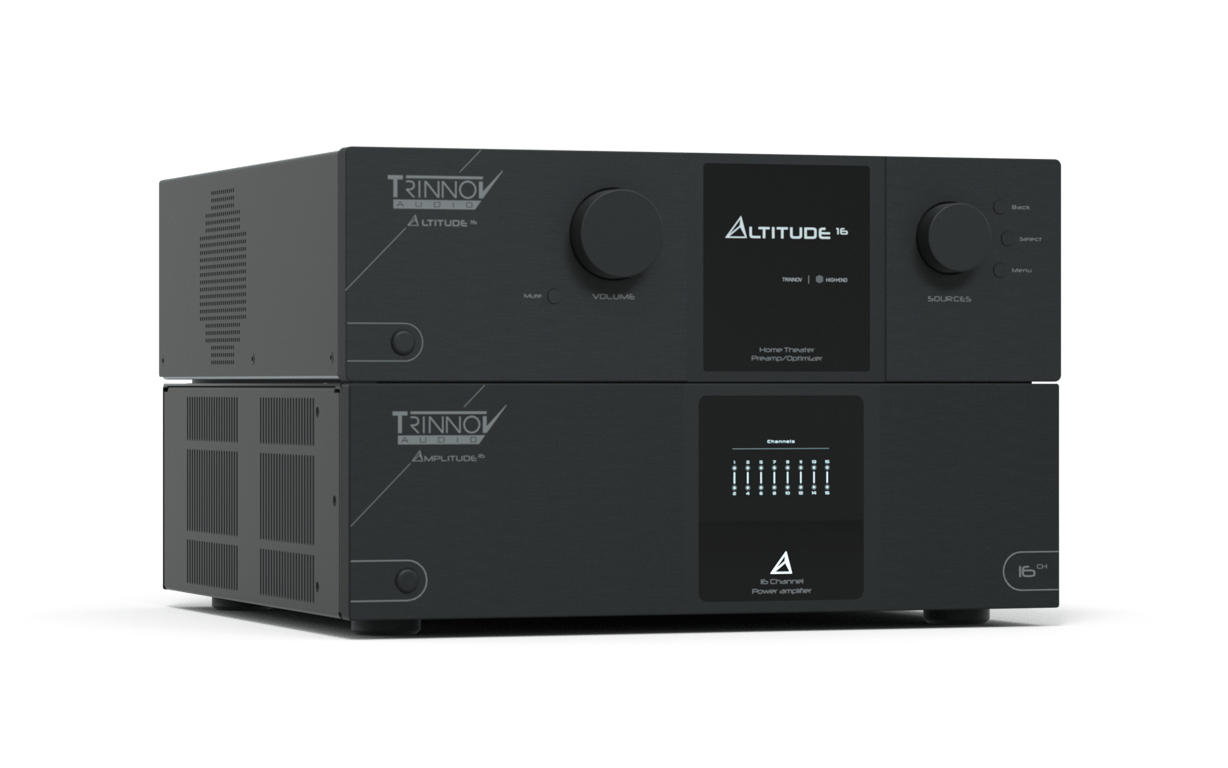

Sensibilitatea nivelului de intrare a Amplitude16 se potrivește perfect cu nivelul de ieșire al Altitude pentru a maximiza gama dinamică și raportul semnal-zgomot.
Importanța acestei trăsături nu poate fi supraestimată într-un cinema care poate avea douăzeci sau treizeci de difuzoare într-o singură cameră. Dacă fiecare dintre aceste difuzoare ar produce chiar și un mic zgomot, acesta ar deveni rapid vizibil și inacceptabil.
Acest scenariu nu apare niciodată cu Amplitude16
Audio Over IP pregătit
Anticipând aplicațiile avansate viitoare, o altă caracteristică unică a Amplitude16 este placa sa opțională de intrare Audio over IP, care oferă o opțiune pentru conectarea amplificatorului cu audio rețea. Această placă include funcții pentru monitorizarea stării hardware-ului amplificatorului.
