AltitudeCI aduce tehnologiile exclusive de acustică activă ale Trinnov în lumea integrării personalizate, cu suport nativ pentru DanteⓇ și AES67, un număr scalabil de canale și o arhitectură de rețea construită pentru a satisface cerințele celor mai provocatoare medii.
Specificații
Procesare Audio
- Număr de Canale: Disponibil de la 8 la 32 de ieșiri
- Opțiune Viitoare (2026): Până la 64 de canale (comandă personalizată)
- Arhitectură: Bazată pe software, procesare în float 64-bit
- Rată de Eșantionare: Până la 192kHz (depinde de canal)
Formate Audio Immersive
- Formate Decodate: Dolby Atmos, DTS:X Pro, Auro-3D, IMAX Enhanced
- Upmixere: Dolby Surround, DTS Neural:X, Auro-Matic
- Flexibilitate: Decodare completă cu atribuire canal-către-difuzor
Conectivitate HDMI
- Intrări / Ieșiri: 4x Intrări HDMI, 2x Ieșiri HDMI
- Versiune: HDMI 2.1 cu HDCP 2.3
- Lățime de bandă maximă: 40 Gbps pe toate intrările și ieșirile
- Suport 8K: Până la 8K60 (doar chroma 4:2:0)
- Suport 4K: Până la 4K120 (cu chroma completă 4:4:4)
- Subeșantionare Chroma: 4:4:4, 4:2:2, 4:2:0 (depinde de format)
- Suport HDR: HDR10, HDR10+, Dolby Vision, HLG
- Funcții Gaming: VRR, FRL și ALLM
- Alte Funcții: Afișaj pe ecran (OSD), pass-through complet

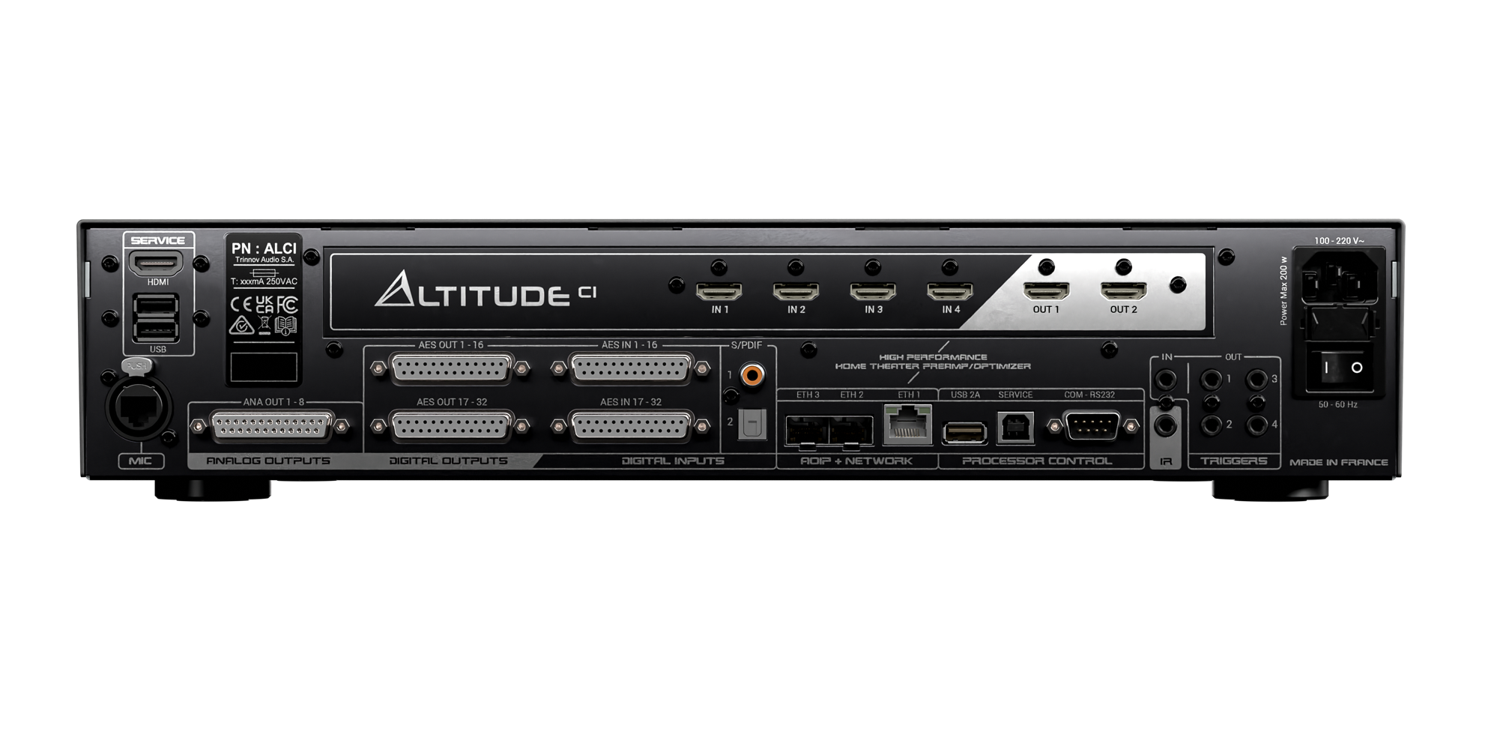

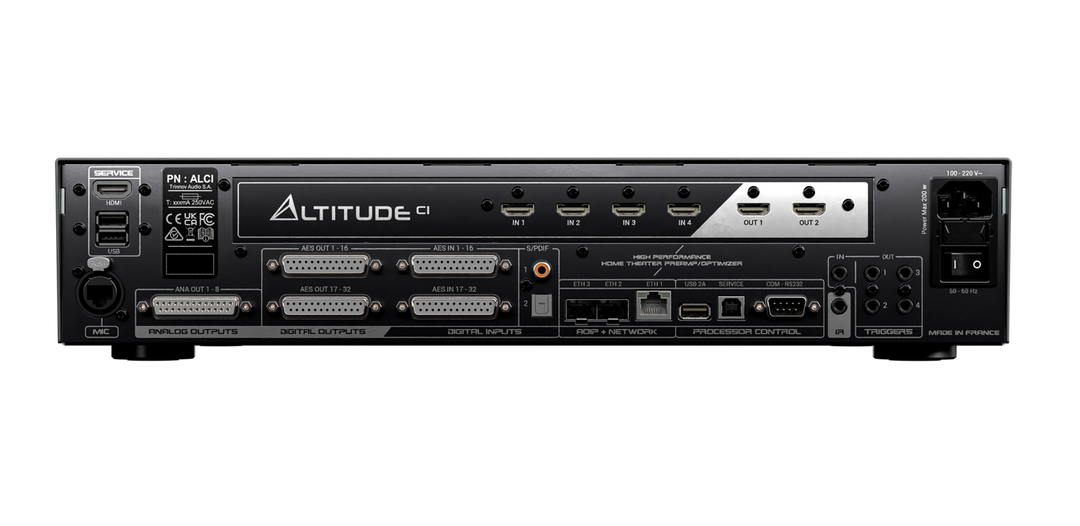

Intrări Audio
- Dante: Până la 32 de canale de intrare
- Ravenna / AES67: Până la 32 de canale de intrare (48kHz)
- AES/EBU: Până la 32 de intrări via 2x DB25
- S/PDIF: 1x coaxial + 1x optic
- Microfon 3D: 1x intrare Ethercon (furnizează alimentare)
- Independență: Toate intrările sunt independente
- Capacitate Viitoare de Intrare AoIP (2026): Până la 64 de intrări (comandă personalizată)
Ieșiri Audio
- Dante: Până la 32 de canale de ieșire
- Ravenna / AES67: Până la 32 de canale de ieșire (48kHz)
- AES/EBU: Până la 32 de ieșiri via 2x DB25
- Analogic: 8x ieșiri balansate via 1x DB25
- Nivel Ieșire Analogică: +18 dBu max
- THD+N (ieșire analogică): 110dB (1kHz 0dBFS, 20kHz BW)
- Gamă Dinamică (ieșire analogică): 115dB ponderat A (ref +18dBu)
- Atribuire Canal: Orice canal de ieșire către orice ieșire audio fizică
- Tipuri de Ieșiri: Analogic, digital sau AoIP
Arhitectură de Rețea & AoIP
- Suport AoIP: Dante nativ (hardware) și Ravenna/AES67 (software)
- Compatibilitate cu servere media Dolby: via AES67
- Porturi Ethernet: 3x porturi Gigabit: 1x RJ45, 2x cage-uri SFP
- Modul SFP: 1x RJ45 furnizat
- Moduri de Rețea: Switch integrat, izolat sau căi redundante
- Simplificare AoIP: DirectLink suportat cu Amplitude16
Control & Integrare
- Acces Complet UI: aplicație macOS/Windows sau Web UI
- Control Mobil la Distanță: aplicație iOS & Android
- Drivere de Control: Crestron, Control4, Savant, RTI, AMX, Nice, AVA
- Control Fizic: Intrare IR (Jack 3,5", receptor IR inclus), RS-232
- Trigger-e: 1x intrare, 4x ieșiri programabile
- Telecomandă IR: Opțional
- Management la Distanță: Acces partener prin my.trinnov.audio

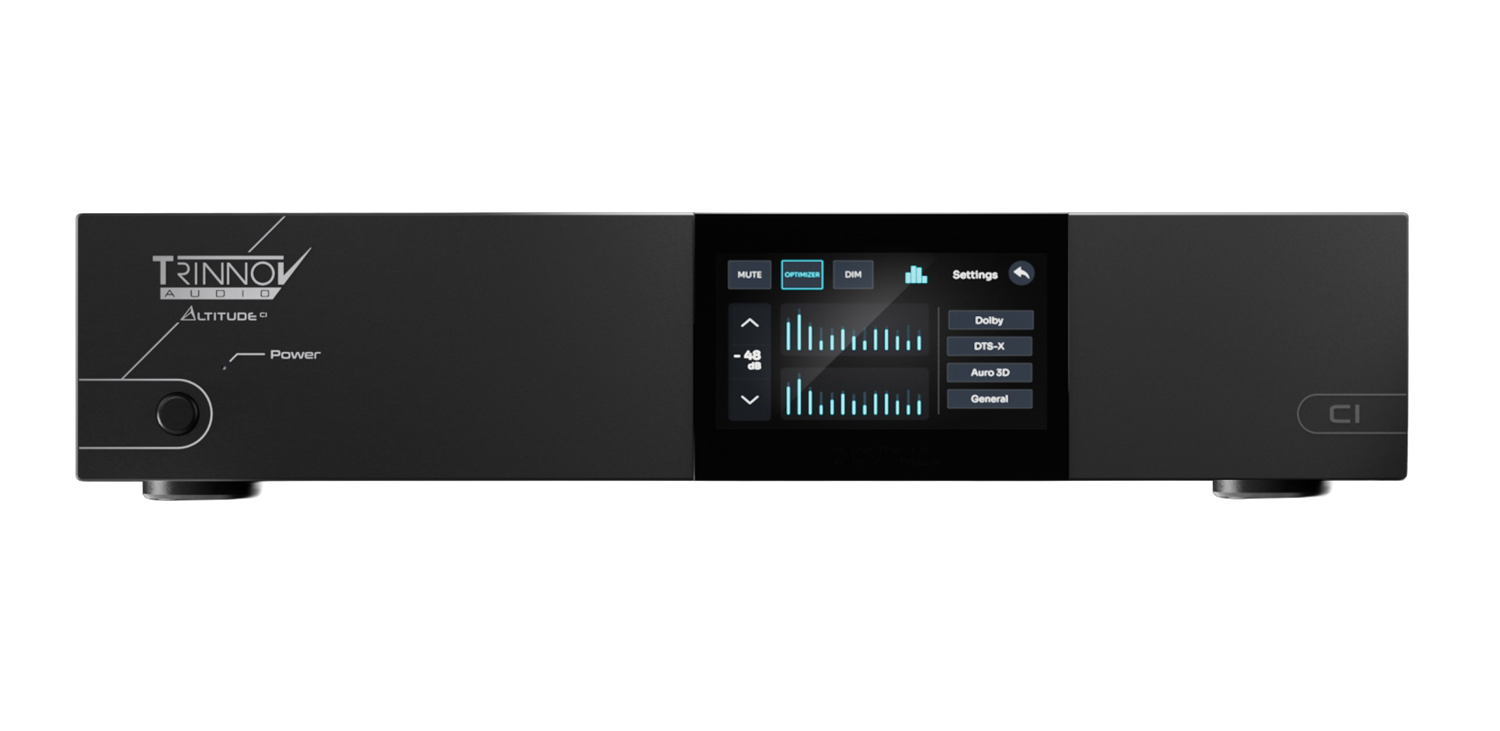

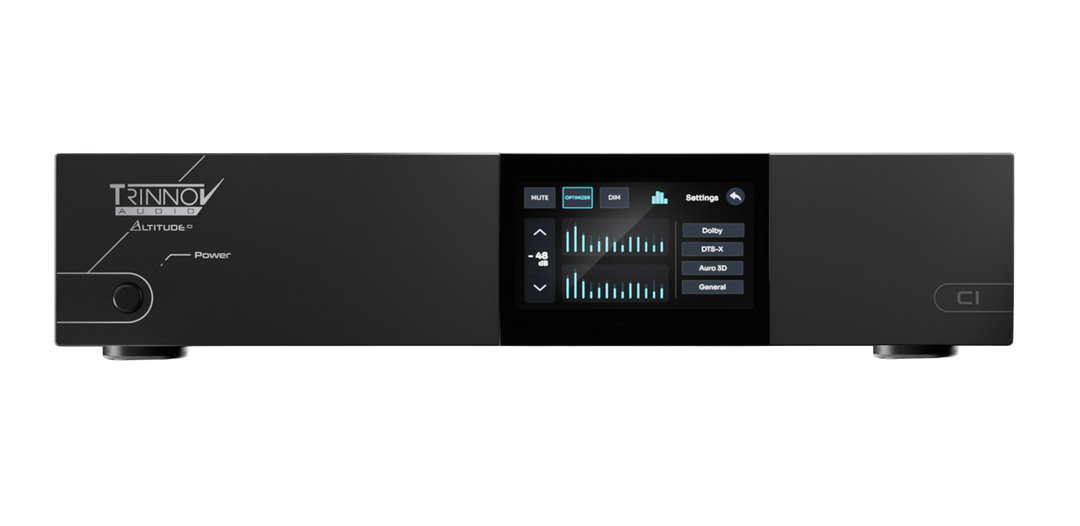

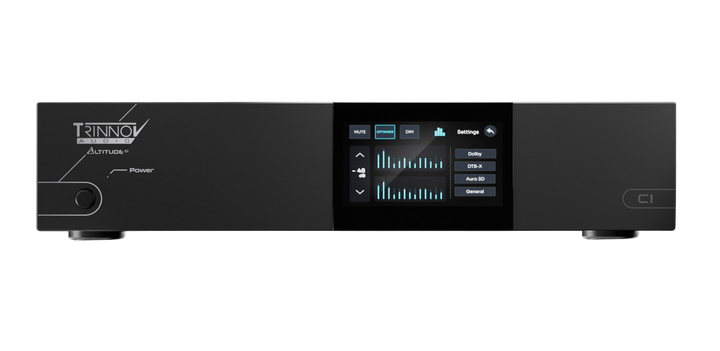

- Panou frontal: Ecran tactil de 5 inch
- Moduri de Alimentare: Standby & boot rapid (pregătit în firmware)
Optimizare Acustică Digitală
- Tehnologii Trinnov: Trinnov Optimizer, WaveForming & Remapping
- Flux de Calibrare: Configurare ghidată pas cu pas
- Integrare Microfon 3D: Încărcare automată fișier de compensare
Streaming Audio
- Roon: Endpoint certificat Roon Ready (în curând)
- Audirvãna: Certificat plãys with audirvãna (în curând)
- UPnP: Flac, WAV, MP3, ogg
Alimentare & Termică
- Sursă de Alimentare: 100-240V comutare automată
- Consum Maxim: 140W (0,5W în repaus)
- Răcire: Ventilatoare evacuare controlate de temperatură
- Evacuare Căldură: 480 BTU/hr (sarcină maximă)
- Siguranță rețea: 2x T800mA
Șasiu & Dimensiuni

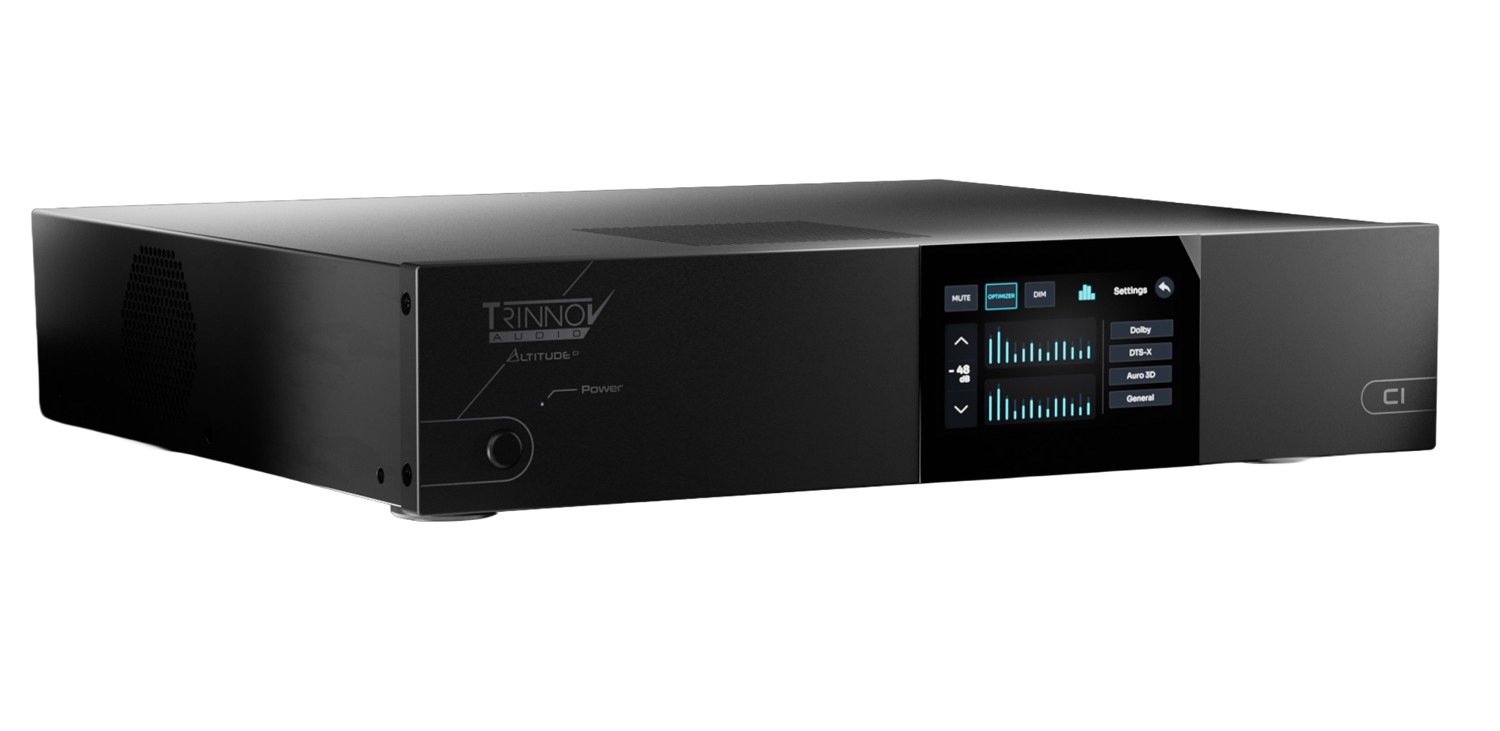

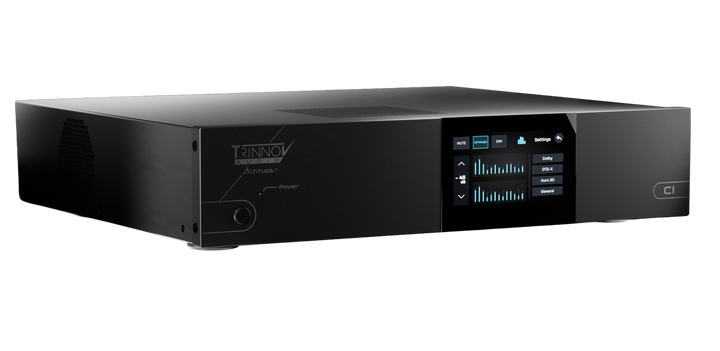

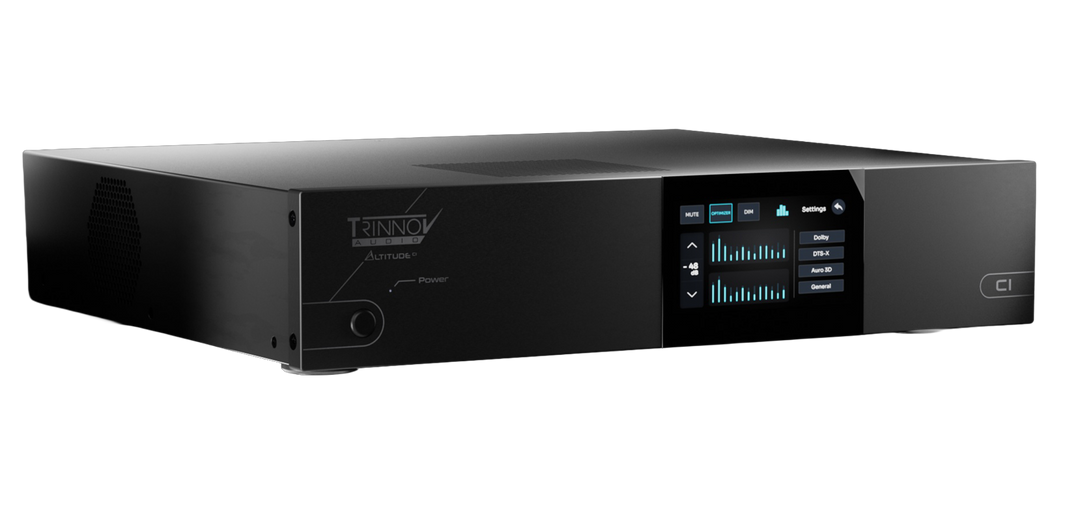

- Factor de Formă: Montabil în rack 2RU
- Greutate Netă: 8.6kg / 19 lbs
- Placă Frontală: Ecran tactil fumuriu în aluminiu periat
- Design: Minimalist, cu urechi/picioare detașabile
- L x Î x A (fără urechi/picioare): 438 x 88 x 371 mm / 17.24 x 3.46 x 14.61 in
- L x Î x A (cu urechi/picioare): 482 x 97 x 371 mm / 18.98 x 3.82 x 14.61 in
Întrebări Frecvente (FAQs)
General
Ce este AltitudeCI și cum diferă de alte procesoare Altitude?
AltitudeCI este un procesor AV complet în rețea, construit special pentru medii de instalare personalizată. Marchează începutul unei noi generații de procesoare Trinnov, construite pe o platformă hardware complet nouă.
Deși împărtășește aceeași platformă software premiată ca Altitude32 și Altitude16, AltitudeCI introduce conectivitate AoIP nativă, un șasiu compact 2U, un ecran tactil pe panoul frontal și o structură de licențiere mai flexibilă — permițându-vă să definiți numărul de canale care se potrivește sistemului dvs. fără compromisuri.
Ce model AltitudeCI ar trebui să aleg pentru proiectul meu?
Alegeți modelul în funcție de numărul de canale de ieșire de care are nevoie sistemul dvs. audio, începând de la 8 și scalând până la 32 (sau chiar 64 pentru configurații personalizate). Fiecare model adaugă 2 canale de ieșire, asigurând o potrivire precisă între design-ul sistemului și configurația procesorului.
Fie că este vorba de o configurație cu 2 canale, o cameră immersivă 7.1.4 sau un cinematograf de înaltă performanță 9.4.6, există o configurație AltitudeCI potrivită, și căile de upgrade sunt întotdeauna disponibile.
Pentru ce tipuri de proiecte este AltitudeCI cel mai potrivit?
AltitudeCI este ideal pentru cinematografe rezidențiale high-end, camere media immersive și instalații de lux unde sunt dorite AoIP, rutare digitală a semnalului și service la distanță.
Este la fel de potrivit pentru medii mai specializate precum yachting, suite post-producție și sisteme AV hibride rezidențiale/profesionale, în special unde spațiul în rack este limitat și performanța sistemului nu poate fi compromisă.
Configurare & Licențiere
Cum fac upgrade de la 8 la 32 de canale?
Există două situații posibile:
- Dacă licențele dvs. de canale au fost deja atribuite unei unități specifice, pur și simplu conectați unitatea la internet și folosiți aplicația Trinnov pentru macOS sau Windows pentru a instala licențele.
- Dacă licențele nu au fost încă atribuite, contactați distribuitorul dvs. Trinnov, care va coordona cu distribuitorul dvs. local pentru a aloca și activa licențele corecte pentru sistemul dvs.
Există o opțiune de expansiune +4 canale ca pe Altitude16/32?
Nu. AltitudeCI folosește un model diferit în care canalele de ieșire sunt adăugate în incremente de 2 canale. Numărul total de ieșiri disponibile este fixat de configurația dvs. licențiată, și puteți ruta acestea liber către orice ieșire analogică, AES/EBU sau AoIP disponibilă, fără plăci sau module de expansiune.
Ce se întâmplă dacă am nevoie de mai mult de 32 de canale?
Modelele standard AltitudeCI suportă până la 32 de canale de ieșire.
Pentru sisteme mai mari, Trinnov va oferi configurații build-to-order începând cu Q2 2026 care suportă până la 64 de canale.
Aceste unități avansate sunt construite pe aceeași platformă, dar prezintă putere de calcul îmbunătățită și capacitate AoIP extinsă, ideale pentru camere la scară teatrală sau medii post-producție.
Performanță & Funcții Audio
AltitudeCI include Trinnov Optimizer, WaveForming și Remapping?
Da. AltitudeCI include suita completă de tehnologii proprietare Trinnov: Optimizer™ pentru calibrare acustică 3D, WaveForming™ pentru integrare avansată subwoofer și Remapping™ pentru precizie spațială indiferent de plasarea difuzoarelor.
Fiecare algoritm rulează la rezoluție completă pe toate canalele, fără limitare CPU sau performanță redusă. Această abordare fără compromisuri face parte din ceea ce definește standardul de excelență Trinnov.
Ce formate audio immersive sunt suportate?
AltitudeCI suportă Dolby Atmos®, DTS:X Pro®, Auro-3D® și IMAX Enhanced®, împreună cu upmixere ca Dolby Surround, DTS Neural:X și Auro-Matic. Aceasta este cea mai recentă implementare Trinnov a acestor decodoare, oferind procesare mai rapidă și flexibilitate îmbunătățită, inclusiv suport pentru canale wide în upmixing-ul Dolby Surround.
Pot mixa ieșiri analogice, AES/EBU și AoIP în același sistem?
Da, AltitudeCI prezintă rutare de ieșire complet flexibilă, permițându-vă să utilizați ieșiri analogice, AES/EBU și AoIP în orice combinație pentru a se potrivi design-ului sistemului dvs.
AltitudeCI procesează audio la rata sa nativă de eșantionare sau face downsample?
Da, AltitudeCI menține aceeași filozofie de bază ca Altitude16 și Altitude32: fără downsampling sistematic la 48kHz. Procesează audio la rata nativă de eșantionare a semnalului de intrare, până la 192kHz în funcție de numărul de canale active. Acest lucru asigură fidelitate și transparență maximă pe tot parcursul lanțului de semnal. Cu toate acestea, când utilizați Audio over IP, sistemul va fi constrâns de rata de eșantionare a rețelei audio, care este de obicei 48kHz în medii Dante sau AES67. Aceasta este o limitare a rețelei, nu a procesorului, și se aplică indiferent de rezoluția originală a conținutului.
Audio over IP (AoIP)
Ce protocoale AoIP suportă AltitudeCI?
AltitudeCI suportă atât Dante (via hardware) cât și AES67/Ravenna (via software).
Este proiectat special pentru a suporta AES67 pentru intrare, în special pentru compatibilitate cu servere Cinema Dolby, în timp ce Dante este preferat pentru ieșire datorită ușurinței de utilizare și adoptării pe scară largă. Această capabilitate dublă asigură flexibilitate maximă atât în medii AV rezidențiale cât și profesionale.
Pot folosi atât Dante cât și AES67 simultan?
Da, AltitudeCI suportă utilizarea simultană a atât Dante cât și AES67.
Dante este implementat în hardware și suportă atât intrare cât și ieșire cu latență redusă și capacități complete de sincronizare PTP, făcându-l opțiunea preferată pentru majoritatea design-urilor de sisteme AoIP. AES67 și Ravenna sunt de asemenea suportate via software și sunt utilizate în principal pentru intrări, în special pentru compatibilitate cu echipamente profesionale precum servere Cinema Dolby. Singura limitare este că implementarea software a AES67 nu poate acționa ca master PTP clock pe rețea.
Din acest motiv, deși ambele protocoale sunt complet funcționale, Dante oferă în general o experiență mai robustă și mai simplificată pentru rutarea ieșirilor în sisteme mai mari.
Cum conectez AltitudeCI la Amplitude16 peste Dante?
Folosiți un cablu de rețea standard pentru a conecta AltitudeCI la un Amplitude16 echipat cu placa opțională de intrare Dante.
Practica recomandată este să treceți printr-un switch de rețea, ideal cu trafic de control și AoIP pe același subnet, pentru management și monitorizare mai ușoare.
Cu toate acestea, în rețele cu trafic mare sau topologii mai complexe, este adesea mai bine să izolați traficul AoIP pe o rețea dedicată pentru a preveni interferențe sau întreruperi.
Aici intervine DirectLink.
Ce este DirectLink și cum simplifică configurarea AoIP?
DirectLink este abordarea recomandată de Trinnov pentru a asigura integrare AoIP fiabilă și previzibilă între AltitudeCI și Amplitude16. Procesorul include trei porturi de rețea independente, permițându-vă să izolați traficul AoIP de control și acces internet.
Contrar a ceea ce s-ar putea presupune, această configurație nu simplifică accesul la Dante Controller, de fapt, configurarea Dante necesită conectarea laptopului dvs. direct la rețeaua AoIP. Când totul rulează printr-un singur port, câștigați acces atât la control cât și la Dante, dar cu costul complexității rețelei.
Beneficiul real al separării rețelelor constă în eliminarea riscurilor de instabilitate audio din cauza traficului mare, competiției pentru lățimea de bandă sau setări QoS slabe. Această arhitectură este deosebit de potrivită pentru medii în care integratorii pot să nu aibă expertiză IT sau de rețea profundă. Ajută la evitarea problemelor potențiale de la bun început, mai degrabă decât să fie nevoie să le depanați mai târziu, adesea fără să știți de unde provine cu adevărat problema. Prin izolarea traficului AoIP de restul, asigurați livrare audio curată și neîntreruptă în tot sistemul.
Integrare & Control
Cu ce sisteme de control este compatibil AltitudeCI?
AltitudeCI se integrează ușor în majoritatea sistemelor de automatizare rezidențiale și comerciale. Drivere native sunt disponibile pentru platforme precum Crestron, Control4, Savant, RTI, AMX, Nice și AVA.
Procesorul poate fi controlat via IP, RS-232, infraroșu (cu un jack de intrare de 3.5mm) și include un trigger de intrare și patru trigger-e de ieșire programabile. În plus, utilizatorii pot configura sistemul prin aplicația Trinnov, disponibilă pe macOS, Windows sau prin interfața web integrată, și pot opera sistemul prin aplicațiile iOS și Android.
Acest suport cuprinzător de control asigură că AltitudeCI se potrivește fără probleme în medii smart moderne și instalații AV personalizate.
Cum funcționează monitorizarea și service-ul la distanță?
Toate procesoarele AltitudeCI sunt compatibile cu platforma de service la distanță Trinnov, accesibilă prin portalul my.trinnov.audio.
Acest lucru permite dealerilor și distribuitorilor autorizați să monitorizeze, configureze, actualizeze și depaneze sistemul de la distanță, reducând intervenția la fața locului și permițând suport mai rapid.
AltitudeCI a fost proiectat având în vedere operațiunile la distanță, asigurând că chiar și instalațiile mari pot fi deservite eficient și în siguranță de oriunde din lume.
Instalare & Compatibilitate
Pot reutiliza presetările mele Altitude existente cu AltitudeCI?
Nu. Deși AltitudeCI rulează pe aceeași platformă software ca Altitude16 și Altitude32, este bazat pe o arhitectură hardware nouă. Din acest motiv, presetările create pe modelele Altitude anterioare nu pot fi reutilizate direct pe AltitudeCI.
Cu toate acestea, puteți recrea aceeași configurație manual cu același flux de lucru și interfață de calibrare.
Pot folosi un microfon Trinnov existent cu AltitudeCI?
Nu. AltitudeCI este compatibil doar cu cel mai recent microfon de calibrare 3D Trinnov care folosește un conector Ethercon și primește alimentare direct de la procesor.
Microfoanele Trinnov mai vechi erau auto-alimentate și foloseau conectori diferiți, făcându-le incompatibile. Un nou microfon Ethercon este necesar pentru calibrare și trebuie inclus în configurația sistemului dvs.
Intrările și ieșirile HDMI sunt aceleași ca pe alte modele Altitude?
AltitudeCI include patru intrări HDMI și două ieșiri HDMI, toate conforme cu HDMI 2.1 și HDCP 2.3. Formatele video suportate includ 8K/60, 4K/120, HDR10+, Dolby Vision și multe altele. Deși acest lucru este mai puțin decât cele opt intrări HDMI găsite pe Altitude16/32, este de obicei suficient în medii CI unde matrici HDMI sau procesoare video externe sunt folosite pentru a gestiona surse multiple în amonte de procesor.
Comparații & Consistență Platformă
Cum se compară AltitudeCI cu Altitude16 și Altitude32?
Deși toate cele trei procesoare utilizează în comun platforma software Trinnov și tehnologiile de calibrare proprietare, AltitudeCI este conceput pentru instalații bazate pe rețea și prioritizează conectivitatea AoIP (Dante și AES67), eficiența rack-urilor (șasiu 2U) și fluxurile de lucru digitale simplificate.
Altitude16 și 32 oferă mai multe ieșiri analogice și mai multe intrări HDMI, ceea ce le face mai potrivite pentru instalațiile tradiționale. În schimb, AltitudeCI poate necesita mai multe cunoștințe IT și de rețea pentru a fi implementat eficient, în special în mediile AoIP, iar dincolo de cele 8 ieșiri analogice, limitează alegerea amplificatoarelor de putere la cele cu intrări digitale sau de rețea.
